Broušení a kontrola ozubených kol
Broušení a kontrola ozubených kol

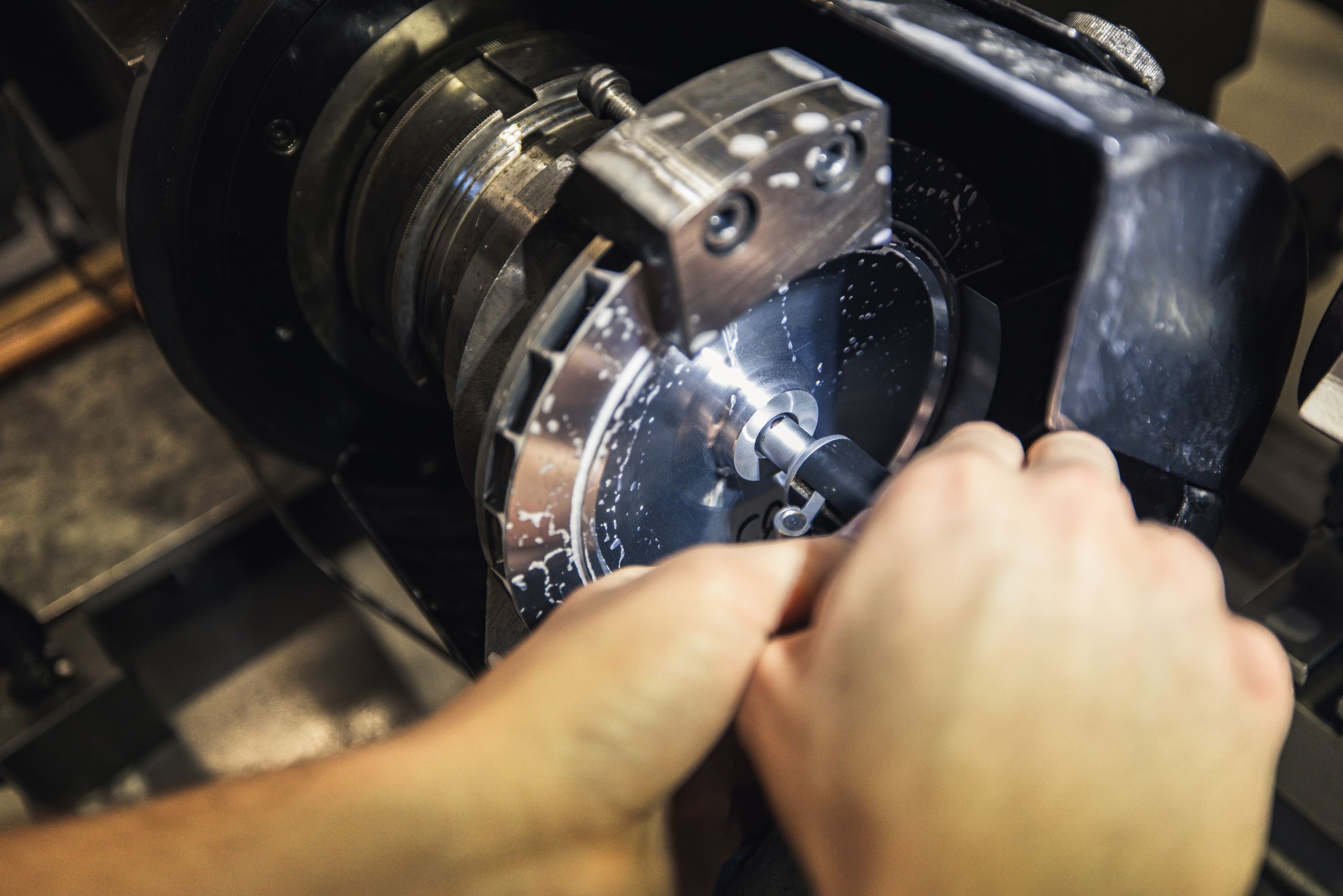

Brousíme a měříme čelní ozubená kola s vnějším evolventním ozubením přímým i šikmým profilovou bruskou Niles ZE 400. Následnou kontrolu realizujeme na CNC kontrolním centru KLINGELNBERG P26.
Vystavujeme kontrolní protokoly dle normy DIN 3962 nebo ISO 1328 z kontrolního stroje. Jsme schopni zajistit kompletní výrobu ozubených kol i celých převodovek včetně následného testování. Typickým produktem jsou letecké převodovky, hydraulická a palivová čerpadla a další.
Dlouholeté zkušenosti
měření a zkoušení finálních produktů
Nabízíme
Broušení přesného evolventního ozubení včetně profilové a podélné modifikace
Komplexní výroba ozubených kol
Výroba celků – leteckých převodovek
Měření a testování finálních produkt
BRUSKA KAPP NILLES ZE 400
| TECHNICKÉ PARAMETRY | HODNOTY |
|---|---|
| Modul | 0,5 – 12 mm |
| Úhel sklonu zubu | ± 45° |
| Průměr hlavové kružnice | max. 260 mm |
| Šířka ozubení | max. 400 mm |
| Délka dílce mezi hroty | max. 600 mm |
| Hmotnost dílce | max. 30 kg |
| Modifikace | výšková i podélná |
| Stupeň přesnosti | 3 – 4 dle DIN 3962 |
Válcování závitů a vyvažování
| NABÍZENÉ SLUŽBY | DMAX | STOUPÁNÍ |
|---|---|---|
| Válcování závitů | 18 mm | 1.5 mm |
| Vyvažování | 350 mm | Čep Ø 60 mm / max. 15 kg |
