Broušení a kontrola ozubených kol

Broušení a měření čelních ozubených kol s vnějším evolventním ozubením přímým i šikmým.

Broušení přesného evolventního ozubení včetně profilové (výškové) a podélné modifikace
Komplexní výroba ozubených kol
Výroba celků – leteckých převodovek
Měření a testování finálních produktů

PBS.TopImage.Btn.Scroll

Brousíme a měříme čelní ozubená kola s vnějším evolventním ozubením přímým i šikmým profilovou bruskou Niles ZE 400. Následnou kontrolu realizujeme na CNC kontrolním centru KLINGELNBERG P26.

Vystavujeme kontrolní protokoly dle normy DIN 3962 nebo ISO 1328 z kontrolního stroje. Jsme schopni zajistit kompletní výrobu ozubených kol i celých převodovek včetně následného testování. Typickým produktem jsou letecké převodovky, hydraulická a palivová čerpadla a další.

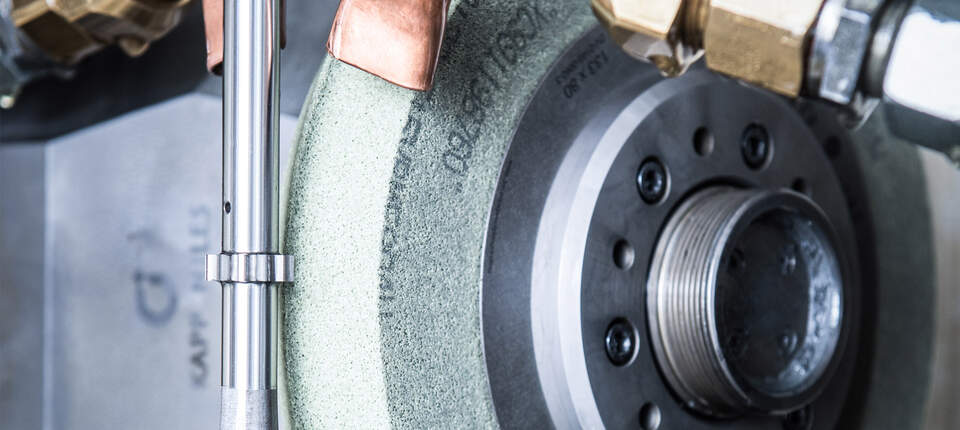

Bruska KAPP Nilles ZE 400

Technické parametry	Hodnoty
Modul	0,5 - 12 mm
Úhel sklonu zubu	+/- 45°
Průměr hlavové kružnice	max. 260 mm
Šířka ozubení	max. 400 mm
Délka dílce mezi hroty	max. 600 mm
Hmotnost dílce	max. 30 kg
Modifikace	výšková i podélná
Stupeň přesnosti	3 - 4 dle DIN 3962

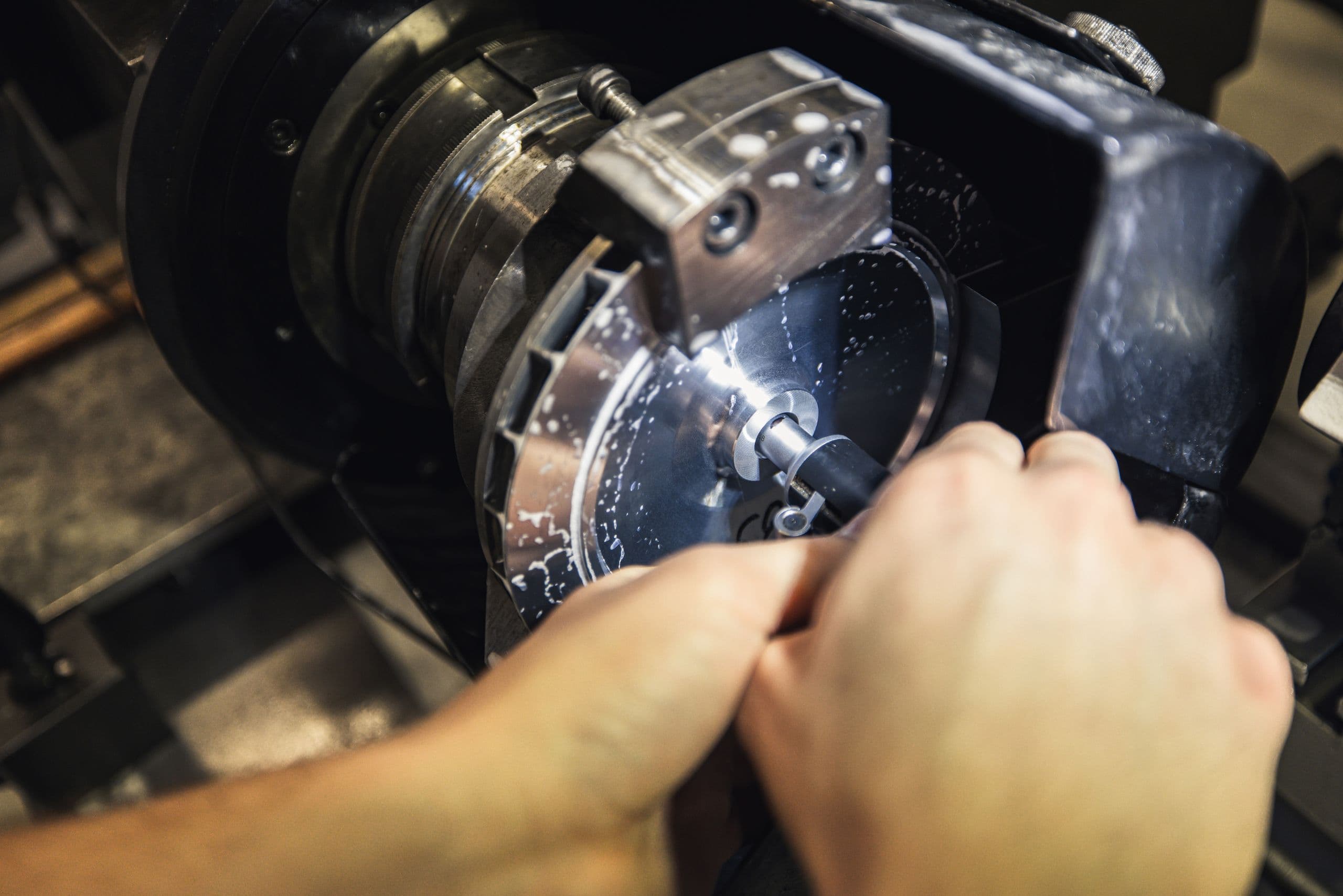

Válcování závitů a vyvažování

Nabízené služby	Dmax	Stoupání
Válcování závitů	18 mm	1.5 mm
	Dmax	Čep Ø	Hmotnost
Vyvažování	350 mm	60 mm	max. 15 kg

Dlouholeté zkušenosti

Vyrábíme letecké převodovky jako samostatné přístroje i jako součást našich pomocných energetických jednotek či turbovrtulových a turbohřídelových motorů. Díky tomu máme s výrobou ozubených kol i celků obrovské zkušenosti.

Kooperujte s námi

Nabízíme rovněž měření a případně zkoušení finálních produktů.
