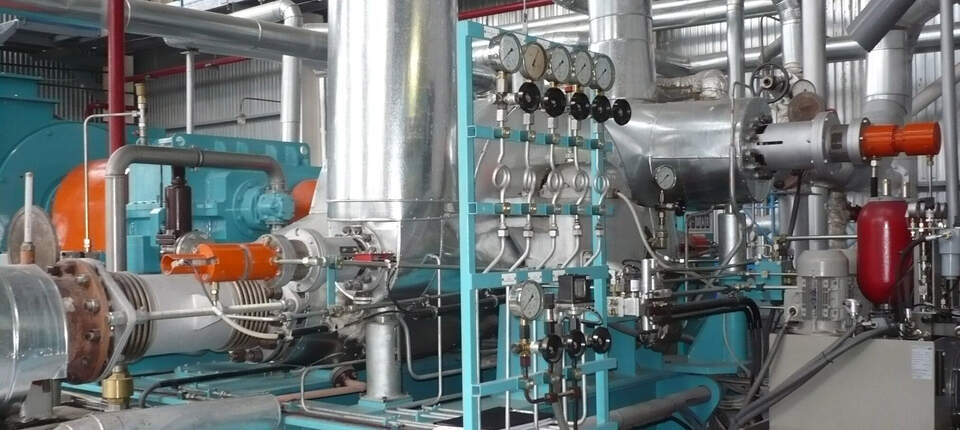

Dampf-Gegendruckturbinen

Moderne ein- oder zweistufige Dampfturbinen, die in Energieblöcken für die Erzeugung der elektrischen Energie und zu mechanischen Antrieben (Kompressoren, Pumpen, Lüfter) angeordnet werden.
  • Universell einsetzbare Produkte mit hoher Leistung
  • Effiziente kompakte Lösung der gelieferten Anlagen
PBS.TopImage.Btn.Scroll
Dampf-Gegendruckturbinen STG I
Sie verfügen über nur eine Turbinenstufe, die sich am überhängenden Ende der Welle befindet sowie über nur eine Dichtung. Die Turbinenstufe wird in zwei grundlegenden Modifikationen ausgeführt - radiale Stufe und axiale Stufe. Alternativ wird ein partielles Bespritzen des Laufrades verwendet. Im Vergleich zu Konkurrenzturbinen von gleicher Bauart zeichnen sie sich durch einen hohen Wirkungsgrad aus, und zwar aufgrund des breiten  Sortiments der speziell entworfenen Turbinenstufen.

Dampf-Gegendruckturbinen STG II
Sie sind in einer Zweiwellenausführung mit einem Hochdruck- und Niederdruckmodul STG I, die in Reihe geschaltet sind, und sie eignen sich auch für Doppeldruck-Dampfkessel, weil sie die Dampfzuführung in die Turbine auf zwei Druckniveaus ermöglichen. Sie verfügen über eine Turbinenstufe auf jeder Welle. Die Stufen liegen in zwei grundlegenden Modifikationen vor - radiale und axiale Modifikation. Im Vergleich zu Konkurrenzturbinen von gleicher Bauart zeichnen sich diese Turbinen durch ihren hohen Wirkungsgrad aus und sie konkurrieren den vielstufigen axialen Turbinen in den Parametern sowie in den Preisen, und zwar aufgrund des breiten Sortiments der speziell entworfenen Turbinenstufen.

Turbinenparameter

Technische Parameter Dampf-Gegendruckturbinen STG I Dampf-Gegendruckturbinen STG II
Einströmungsdampf Druck bis 6,5 MPa, Temperatur max. 485 °C, Durchflussmenge bis ca. 60 Tsd. /Stunde Druck bis 6,5 MPa, Temperatur bis 485 °C, Durchflussmenge bis ca. 60 Tsd./Stunde
Austrittsdampf Druck bis 2,5 MPa Druck bis 2,5 MPa
Dampfentnahme   Eine geregelte oder nicht geregelte Entnahme aus der Übergangsleitung zwischen dem Hochdruck- und Niederdruckmodul
Regelung Düsen bzw. Drosselregelung oder Regelung durch drehende Leitschaufeln Düsen bzw. Drosselregelung oder Regelung durch drehende Leitschaufeln
Kupplungsleistung bis 6 MW bis 1 - 10 MW
Anwendung Sie werden auf einem gemeinsamen Rahmen mit dem Getriebe, bei geringeren Leistungen mit der angetriebenen Anlage geliefert. Antrieb des el. Generators, Kompressors, der Pumpe, des Ventilators
    Sie werden auf einem gemeinsamen Rahmen mit dem Getriebe bzw. mit der angetriebenen Anlage geliefert.
    Die Turbinen in Sonderausführungen werden für den direkten Antrieb der hochtourigen Turbokompressoren (ohne Getriebe) verwendet.

Warum mit uns?

Hoher Wirkungsgrad
Hoher Wirkungsgrad
Die Gegendruckturbinen der Marke PBS sind zuverlässig und insbesondere durch den hohen angegebenen Wirkungsgrad und den universellen Einsatz bekannt.
Maßgeschneiderte Konstruktion der Turbinen
Maßgeschneiderte Konstruktion der Turbinen
Die modulare Anordnung der Turbinen mit einem Hochtourengetriebe ermöglicht den Entwurf sowie die Herstellung der Anlage für einen bestimmten Verwendungszweck.

Service, Ersatzteile und Generalreparaturen der energietechnischen Anlagen

Wir bieten unseren Kunden ein umfassendes Leistungsspektrum für Turboaggregate, Kessel und Kesselinseln an.

Wir gewährleisten sämtliche Reparaturen, und zwar im Rahmen von Revisionen, aber auch außerhalb dieses Rahmens bei plötzlich entstandenen Störungen oder Unfällen. Vom Umfang her können die durchgeführten Turbinenreparaturen als mittlere Reparaturen der einzelnen Komponenten bis zu Generalreparaturen der Maschine einschließlich der Hilfsanlagen bezeichnet werden.
